サイクルハウス

​後柱タイプ

ELB型

​幅広い用途と優れたコストパフォーマンスを実現

ビニトップとカラー鋼板の2種類から選べる屋根仕様と​高性能を追求しつつ、コストパフォーマンスにも優れたELB型

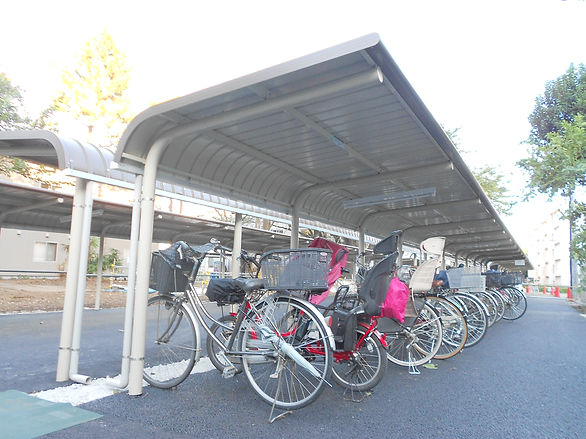

鋼鈑商事の駐輪場 製品情報 サイクルハウス 後柱タイプ ELB型 見上げ

​◆配置

片流れ型, 背合せ型(W型)

屋根材質と色

カラー鋼板/ダークブラウン

ビニトップ/ダークブラウン

価格

​片流れ型 ​(標準:埋め込み仕様)

*背合せ型(W型)は片流れの​2倍の価格になります

​●カラー鋼板屋根仕様 CELB

基本棟価格

​追加棟価格

CELB-225

\222,000-

\129,000-

CELB-245

\224,000-

\134,000-

CELB-270

\228,000-

\139,000-

CELB-280

\232,000-

\144,000-

●ビニトップ屋根仕様 ELB

ELB-225

\254,000-

\145,000-

ELB-245

\258,000-

\149,000-

ELB-270

\262,000-

\153,000-

ELB-280

\266,000-

\157,000-

*制振鋼板屋根使用についてはご相談ください

*二段式ラック対応型(H型)は

  基本棟 ¥30,000‐/棟  追加棟 ¥15,000  を加算ください

*積雪型はありません

*アンカーボルト・運搬費・基礎工事費及び組立費は含まれていません

​*竪樋本数: 片流れ:3連棟で1ヶ所 背合せ:2連棟で1ヶ所

​*オプション(価格表)

 車止めパイプ 壁パネル 柱:ベースプレート仕様 サポート柱

寸法と収納台数

機種
間口(mm)
奥行(mm)
高さ(mm)
収納台数(台)
225型 片流れ
2,250
2,000
2,000
(平置) 5
245型 片流れ
2,450
2,000
2,000
(平置) 6
270型 片流れ
2,700
2,000
2,000
(平置) 6
285型 片流れ
2,800
2,000
2,000
(平置) 7
225型(H型) 片流れ
2,250
2,000
2,600
(二段式) 10
270型(H型) 片流れ
2,700
2,000
2,600
(二段式) 12
225型 背合せ
2,250
4,018
2,000
(平置) 10
245型 背合せ
2,450
4,018
2,000
(平置) 12
270型 背合せ
2,700
4,018
2,000
(平置) 12
285型 背合せ
2,800
4,018
2,000
(平置) 14
225型(H型) 背合せ
2,250
4,018
2,600
(二段式) 20
270型(H型) 背合せ
2,700
4,018
2,600
(二段式) 24

​仕様

​●カラー鋼板屋根仕様 CELB
部材
材料仕様/mm
仕上げ
柱・梁
鋼管(高耐食性めっき鋼板) Φ89.1×4.2
焼付塗装
クリーム
母屋
塗装溶融亜鉛めっき鋼板(カラー鋼板) 60×30×10×1.6
ポリエステル樹脂
クリーム
屋根
塗装溶融亜鉛めっき鋼板(カラー鋼板) t0.4 角リブ
ポリエステル樹脂
表面:ダークブラウン 裏面:クリーム
軒先化粧
両面被覆塩ビ鋼板(ビニトップ) t0.5
塩化ビニル樹脂
ダークブラウン
側化粧
アルミニウム形材 77×40×2.0
アクリル焼付塗装
ダークブラウン
軒樋/片流れ型
アルミニウム形材 70×45×1.2
シルバー
谷樋/背合せ型
硬質塩ビ 120×90
グレー
竪樋
硬質塩ビ
ライトグレー
​●ビニトップ屋根仕様 ELB
部材
材料仕様/mm
仕上げ
柱・梁
鋼管(高耐食性めっき鋼板) Φ89.1×4.2
焼付塗装
クリーム
母屋
塗装溶融亜鉛めっき鋼板(カラー鋼板) 60×30×10×1.6
ポリエステル樹脂
クリーム
屋根
塗装溶融亜鉛めっき鋼板(カラー鋼板) t0.5角リブ
塩化ビニル樹脂
表面:ダークブラウン 裏面:クリーム
軒先化粧
両面被覆塩ビ鋼板(ビニトップ) t0.5
塩化ビニル樹脂
ダークブラウン
側化粧
アルミニウム形材 77×40×2.0
アクリル焼付塗装
ダークブラウン
軒樋/片流れ型
アルミニウム形材 70×45×1.2
シルバー
谷樋/背合せ型
硬質塩ビ 120×90
グレー
竪樋
硬質塩ビ
ライトグレー

・積雪荷重強度は900N/m2 積雪量45cmです。それ以上の負荷のかかる積雪地域には設置しないでください。
